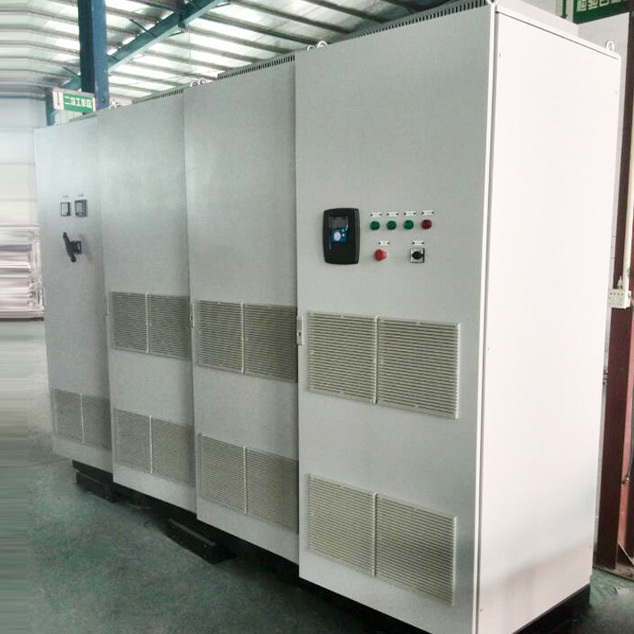

能量回馈型电机试验电源系统

能量回馈型电机试验电源系统适用于各种电机试验、汽车变速器试验及需要加载能量回馈的试验设备。该电源系统具有绿色节能、噪音低、保护功能齐全、操作方便、通信功能强大等特点，是最新变频技术在试验设备上应用的完美结合。
　　系统主要由变频器及电机组成，试验电机（加载电机）、陪试电机由相应变频器分别驱动，变频器之间采用共直流母线（Common DC）的连接方式，以实现能量的共享，将在发电状态下电机的能量通过变频器回到公共直流母线上供电动状态下的电机使用。外部电网仅需补充少量的电能。节能效果显著，特别适用于汽车变速器试验以及电机对拖试验等场合。电网回馈方式也可采用最先进的活动前端（AFE）能量回馈技术，实现能量的双向传递，电机发出的电通过 AFE及 LCL 滤波器回馈到电网，回馈电网的谐波含量THD<5%。适用于各种加载试验的场合。电机可四象限运行，既可以运行在电动状态，也可运行在发电状态；

（1） 加载特性好，可以在零速下加载到满负荷。

（2） 运行状态可在线切换；

（3） 力矩响应快，速度精度高，过载能力强；

（4） 分别具有速度和力矩控制功能；

（5） 通信功能强大，可以采用 Modbus 或 Profibus-DP  协议与计算机连接，具有完整的通讯协议。
6） 最大功率可达 2500KW。
　　该系统已在 CVT 自动变速器试验台上成功应用。
